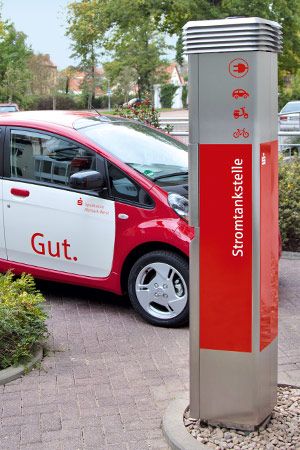

Stazione di ricarica, colonnina
- Resistente alle intemperie
- Ricarica tramite cavo o induzione
- Comoda fatturazione del rifornimento

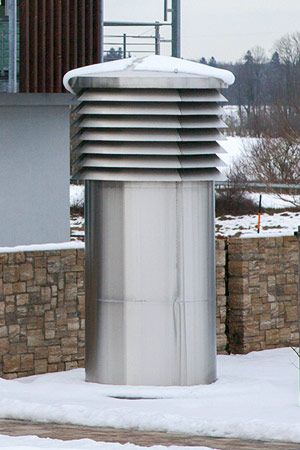

Edificio amministrativo nel sud della Germania
- Torre di ventilazione come struttura saldata
- Lamelle sporgenti sopra il tubo di supporto
- con flangia di base e collare antipioggia
- Diametro del tubo: DN= 1.700 mm
- Diametro esterno delle lamelle: D= 2.046 mm
- Altezza totale: H= 4.610 mm
- Altezza del tubo di supporto: h1= 3.000 mm
- Spessore della parete: s= 2,0 mm
- Materiale: Acciaio inossidabile 1.4301 (V2A)
- Superficie: opaca levigata (K240)
- Forma del tetto: Tetto a punta 15°
- Altezza delle lamelle singole: h2= 170 mm
- Numero di lamelle: n= 8 pz.
- Angolo di inclinazione delle lamelle: 45°

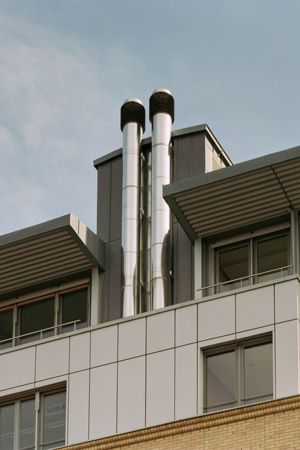

Edificio per uffici, Dresda
- 2 torri di ventilazione con supporti a parete
- Flusso volumetrico: 27.500 m3/h (per torre)
- Forma delle lamelle: sporgenti sopra il tubo di supporto
- Forma del tetto: Tetto piano
- Diametro nominale: DN 560 mm
- Altezza di costruzione: 7,8 m
- Connessione: Connessione interna a innesto
- Materiale: Acciaio inossidabile 1.4571
- Superficie: lucida
Torri di ventilazione ospedaliere, Lipsia
- 2 torri di ventilazione con supporti a parete
- Flusso volumetrico: 9.500 m3/h (per torre)
- Forma delle lamelle: a filo con tubo di supporto e bordo antipioggia
- Forma del tetto: Tetto piano
- Diametro nominale: DN 800 mm
- Altezza di costruzione: 16,5 m
- Connessione: 5x segmenti di tubo da 3 m con giunto circolare visibile
- saldato e 4x connessione interna a innesto
- Materiale: acciaio inossidabile 1.4301
- Superficie: opaca, levigata (grana 180)

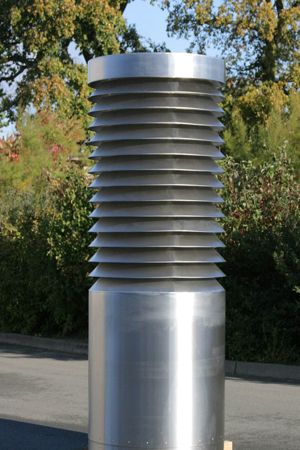

Liceo
- Torre di ventilazione in piedi libera, a costruzione modulare
- Flusso volumetrico 13.000 m3/h
- Forma delle lamelle: a filo con tubo di supporto
- Forma del tetto: Tetto piano
- Diametro nominale: DN 1.050
- Altezza totale: 4,55 m
- Connessione: connessione interna con perno di sicurezza
- Materiale: acciaio inossidabile 1.4301
- Superficie: opaca, levigata (grana 180)

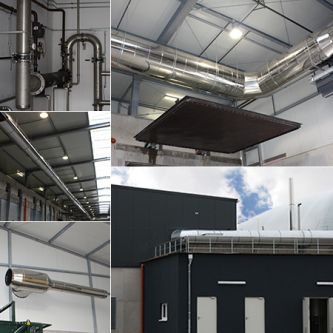

Impianto a biogas nella Germania settentrionale
- Schau- und Vorführanlage in Rendsburg

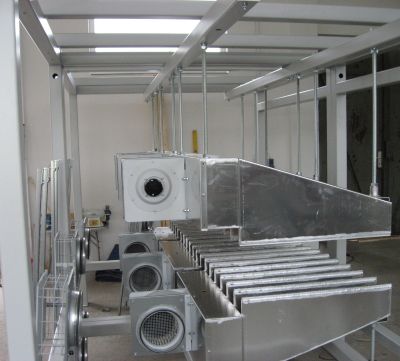

Brockmann, blocco di pinne per la produzione di vetro

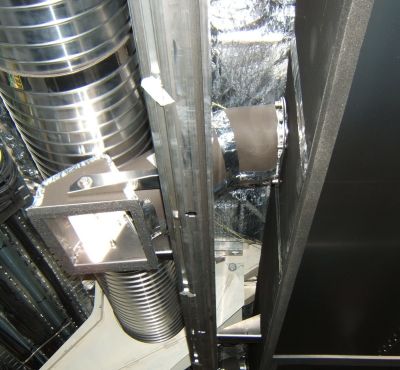

Österreichische Bundesbahn Railjet, Siemens Wien
Impianto di smistamento rifiuti a Berlino
Impianto di aerazione per azienda di tecnologia degli ingranaggi a Coburg
Servizi di drenaggio urbano a Colonia

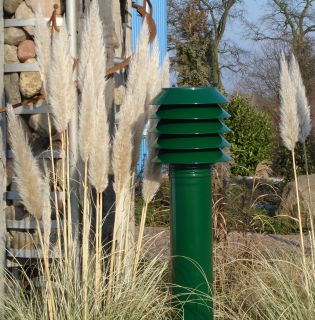

Torre di ventilazione residenziale per clienti nel sud della Germania
